Лазерное сканирование чистой зоны аэропорта Внуково
Стерильная зона аэропорта — один из самых сложных объектов для выполнения геодезических работ: ограниченный доступ, высокий трафик пассажиров, строгий режим безопасности. Для проектирования новых торговых пространств Duty Free и зоны бизнес-класса Business Lounge заказчику была необходима точная геометрическая документация помещений с фиксацией нестандартного потолочного пространства. SPLINE.PRO провели лазерное сканирование с параллельным фотографированием для панорамного тура, обработали данные и передали заказчику облако точек, обмерные чертежи и BIM-модель в ArchiCAD — полный комплект для дизайн-проекта и рабочего проектирования. ---
- ЛокацияМосква, Россия
- Точность±2–3 мм (тип.)
- Состав4 видов работ
- ФорматыE57, RCP, DWG
О проекте
Заказчику требовалась точная геометрическая основа для проектирования новых Duty Free магазинов и зоны Business Lounge в стерильной зоне Внуково. SPLINE.PRO выполнили лазерное сканирование с фототуром, получили облако точек и разработали BIM-модель в ArchiCAD с обмерными чертежами. Отдельную сложность составили нестандартные металлоконструкции потолка и строгие процедуры доступа в охраняемую зону аэропорта.
Облако точек + фототур + чертежи + BIM-модель в ArchiCAD для проектирования новых торговых и VIP-зон
Что получил заказчик
- Лазерное сканирование
- Обмерные чертежи
- BIM-модель
- Фототур (панорамный тур)
- E57
Кадры работ

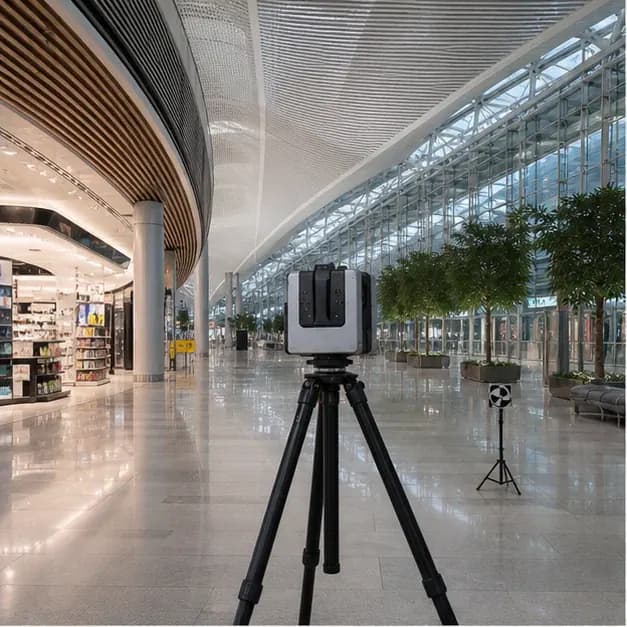

- Участок 1Фото 1 из полевых материалов.

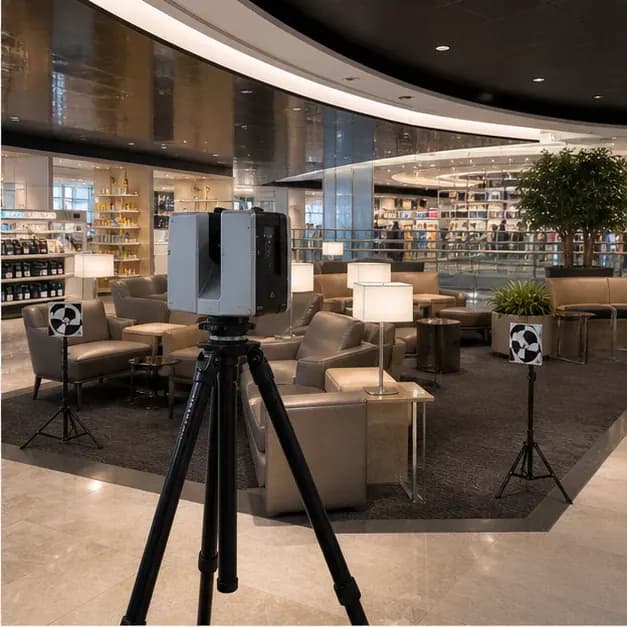

- Участок 2Фото 2 из полевых материалов.

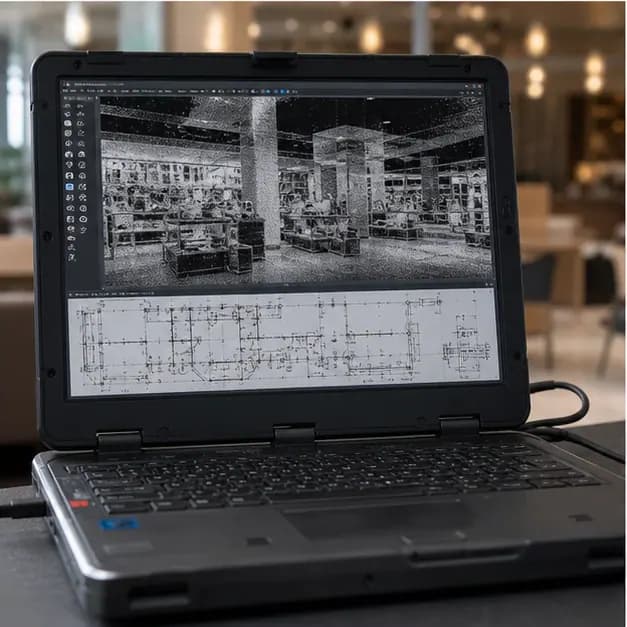

- Участок 3Фото 3 из полевых материалов.
Этапы работ
Подготовка
Согласование границ работ, съёмки и перечня материалов.
Полевые работы
Съёмка сканером, контроль перекрытия и плотности данных.
Обработка
Регистрация, классификация и передача в согласованные форматы.
Документация
Планы, сечения, передача заказчику в DWG, PDF и пр.
Результаты
Облако и модель
Плотное облако и при необходимости mesh / BIM-ориентированные данные.
Чертежи и планы
Поэтажные планы и сечения в согласованных масштабах и слоях.
Данные для проекта
Сопровождение передачи и консультация по внедрению в проект.
