Лазерное сканирование административного здания НЛМК
Административное здание Новолипецкого металлургического комбината на площади Металлургов, 2 — крупный корпоративный объект с разнотипными помещениями и подвесными потолками системы Armstrong. Заказчику требовались точные обмеры для проектирования нового интерьера: существующая документация не отражала реального состояния помещений. Съёмка выполнялась в рабочее время, без остановки деятельности объекта, с частичным вскрытием подвесных потолков для фиксации реальной высоты и состава перекрытий. В результате заказчик получил полный комплект данных: облако точек, обмерные чертежи, Revit-модель и панорамный фототур.
- ЛокацияЛипецк, Россия
- Точность±2–3 мм (тип.)
- Состав4 видов работ
- ФорматыE57, RCP, DWG
О проекте
Административное здание НЛМК в Липецке потребовало точных обмеров для разработки нового интерьерного решения. Выполнено лазерное сканирование помещений с параллельным сбором сферических панорам. По результатам переданы обмерный план, чертежи, Revit-модель и интерактивный фототур.
Облако точек, обмерные чертежи DWG, Revit-модель и фототур для проекта переделки интерьеров
Что получил заказчик
- Лазерное сканирование
- Обмерные чертежи
- BIM-модель
- Фототур
- E57
Кадры работ

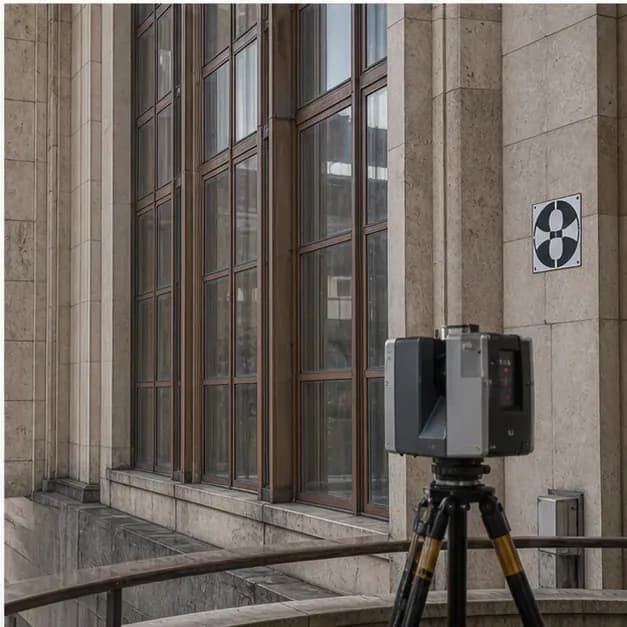

- Участок 1Фото 1 из полевых материалов.

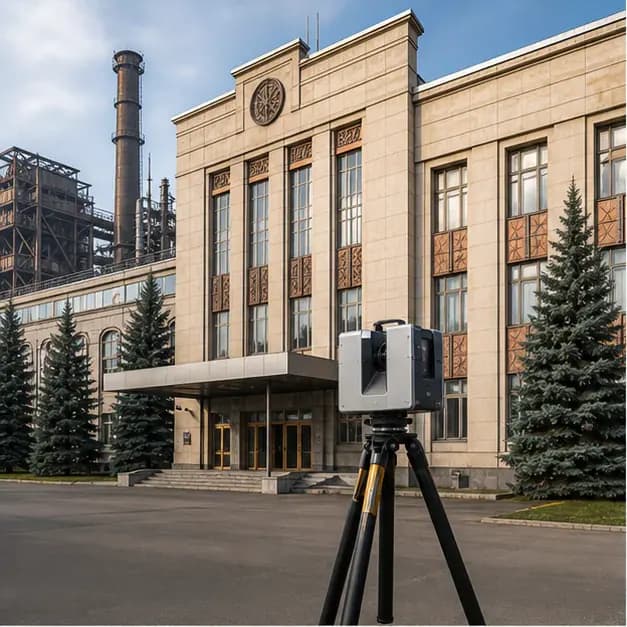

- Участок 2Фото 2 из полевых материалов.

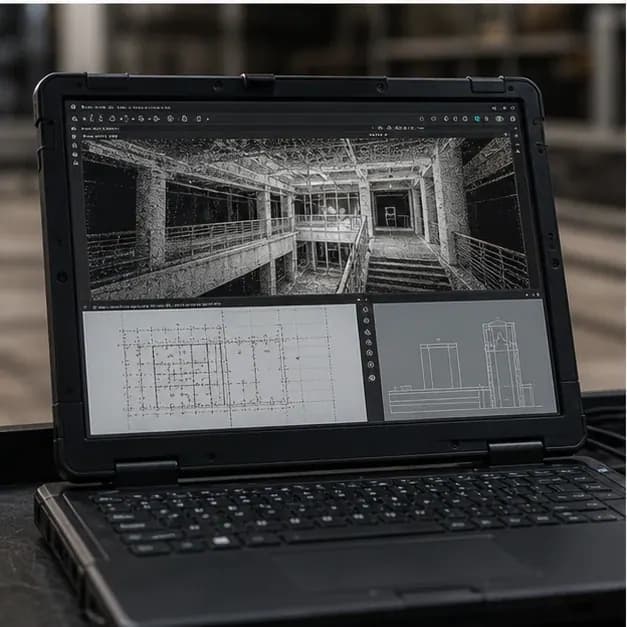

- Участок 3Фото 3 из полевых материалов.
Этапы работ
Подготовка
Согласование границ работ, съёмки и перечня материалов.
Полевые работы
Съёмка сканером, контроль перекрытия и плотности данных.
Обработка
Регистрация, классификация и передача в согласованные форматы.
Документация
Планы, сечения, передача заказчику в DWG, PDF и пр.
Результаты
Облако и модель
Плотное облако и при необходимости mesh / BIM-ориентированные данные.
Чертежи и планы
Поэтажные планы и сечения в согласованных масштабах и слоях.
Данные для проекта
Сопровождение передачи и консультация по внедрению в проект.
