Лазерное сканирование поликлиник Москвы по программе реновации
Программа реновации московских поликлиник охватила свыше 200 зданий и стала крупнейшим инфраструктурным медицинским проектом столицы за последние десятилетия. Перед началом реконструкции каждому заказчику требовалась точная геометрия здания — планы, разрезы, фасады и BIM-модель фактического состояния. SPLINE.PRO выполнила лазерное сканирование нескольких поликлиник для разных заказчиков: объекты оставались действующими, доступ ограничен рабочим временем учреждений. В результате заказчики получили облака точек, обмерные чертежи DWG и модели в Revit и ArchiCAD под задачи проектирования реконструкции. ---
- ЛокацияМосква, Россия
- Точность±2–3 мм (тип.)
- Состав3 видов работ
- ФорматыE57, RCP, DWG
О проекте
В рамках городской программы реновации поликлиник SPLINE.PRO выполнила лазерное сканирование ряда амбулаторных зданий для различных заказчиков. Объекты работали в штатном режиме — съёмка велась в ночное время и в выходные дни. По каждому зданию переданы облако точек, комплект чертежей DWG и обмерная BIM-модель.

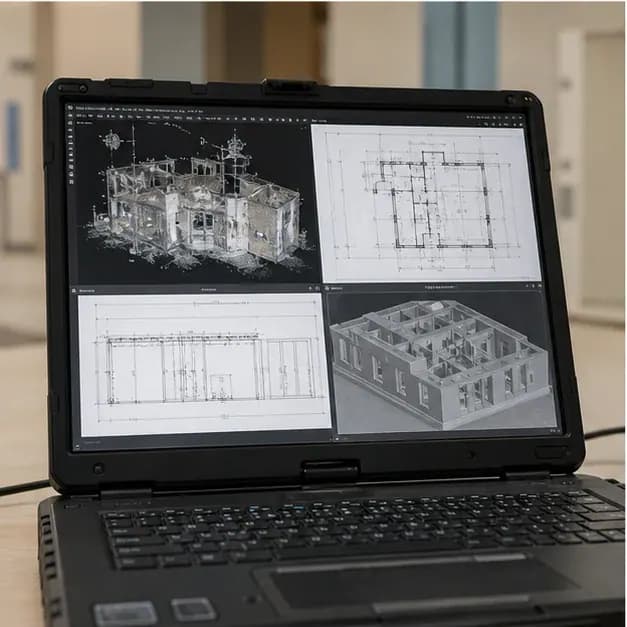

Облака точек, обмерные чертежи DWG, BIM-модели Revit и ArchiCAD для проектирования реконструкции
Что получил заказчик
- Лазерное сканирование
- Обмерные чертежи
- BIM-модель
- E57
- RCP
Кадры работ

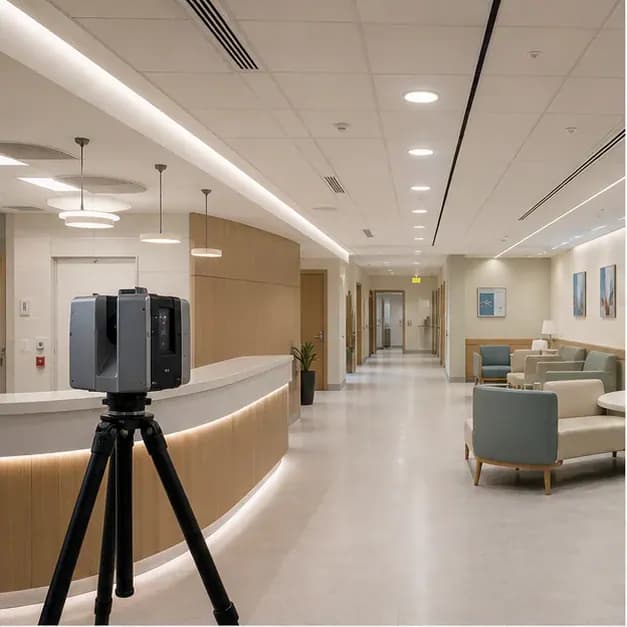

- Участок 1Фото 1 из полевых материалов.

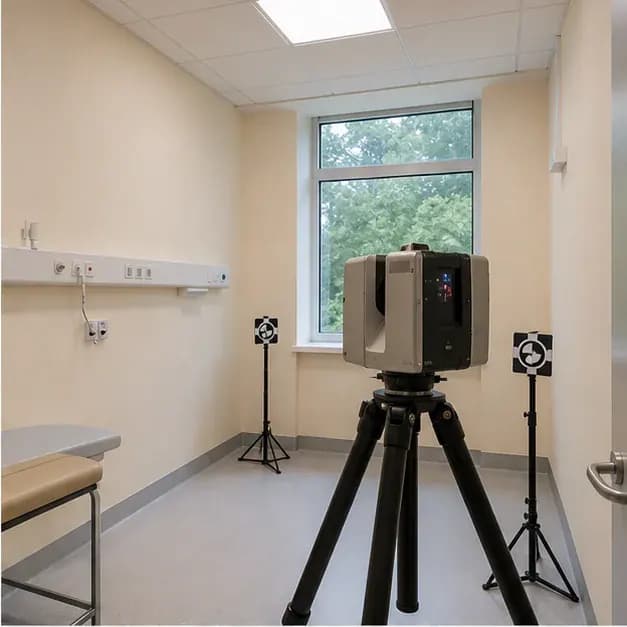

- Участок 2Фото 2 из полевых материалов.

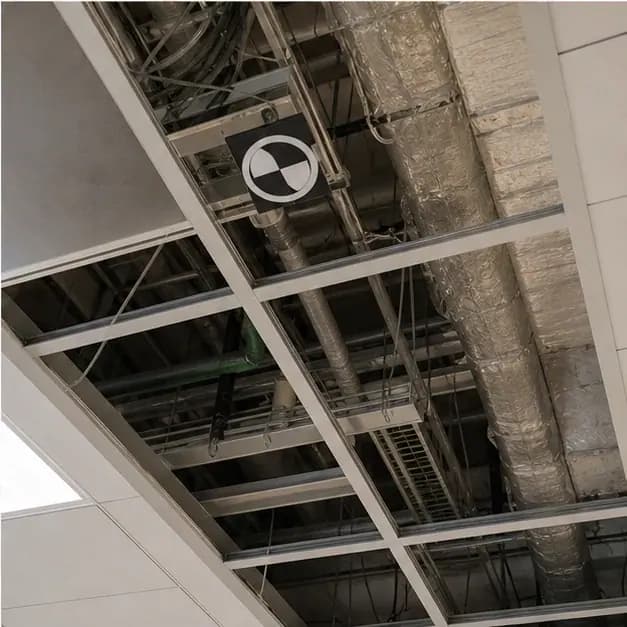

- Участок 3Фото 3 из полевых материалов.
Этапы работ
Подготовка
Согласование границ работ, съёмки и перечня материалов.
Полевые работы
Съёмка сканером, контроль перекрытия и плотности данных.
Обработка
Регистрация, классификация и передача в согласованные форматы.
Документация
Планы, сечения, передача заказчику в DWG, PDF и пр.
Результаты
Облако и модель
Плотное облако и при необходимости mesh / BIM-ориентированные данные.
Чертежи и планы
Поэтажные планы и сечения в согласованных масштабах и слоях.
Данные для проекта
Сопровождение передачи и консультация по внедрению в проект.
