Winepark Mriya Resort — входной атриум с большими буквами
Winepark Mriya Resort — первый в России подземный гравитационный винный парк площадью 2,5 га в Крыму. Входной атриум с монументальными декоративными буквами — визитная карточка комплекса — строился с нестандартной металлической несущей структурой, заглублённой в рельеф. Заказчику потребовалась точная исполнительная документация: облако точек и BIM-модель смонтированного каркаса для контроля соответствия проекту и дальнейшего ведения строительства. SPLINE.PRO выполнила полевые работы и подготовила модель в Revit в заданные сроки. ---
- Локацияпос. Оползневое, Большая Ялта, Крым
- Точность±2–3 мм (тип.)
- Состав3 видов работ
- ФорматыE57, RCP, Revit
О проекте
Входной атриум Winepark Mriya — пространство с крупными декоративными буквами — потребовал точной фиксации смонтированного металлического каркаса до завершения отделочных работ. SPLINE.PRO провела лазерное сканирование, зарегистрировала облако точек и передала исполнительную BIM-модель конструкций в Revit.

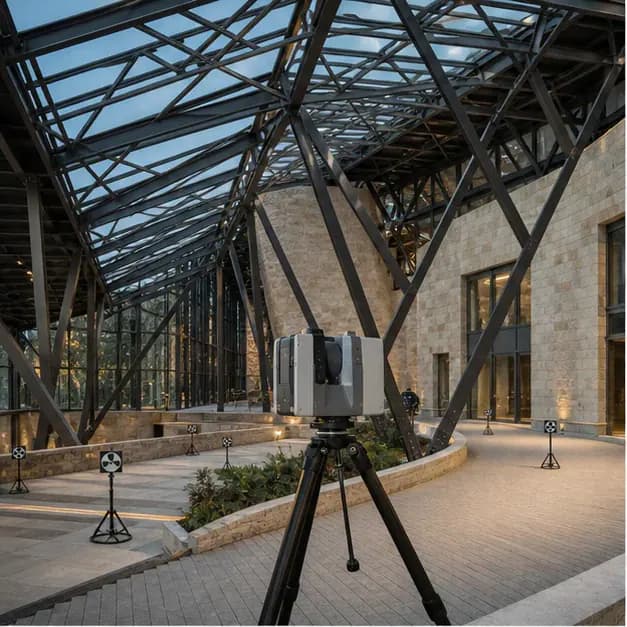

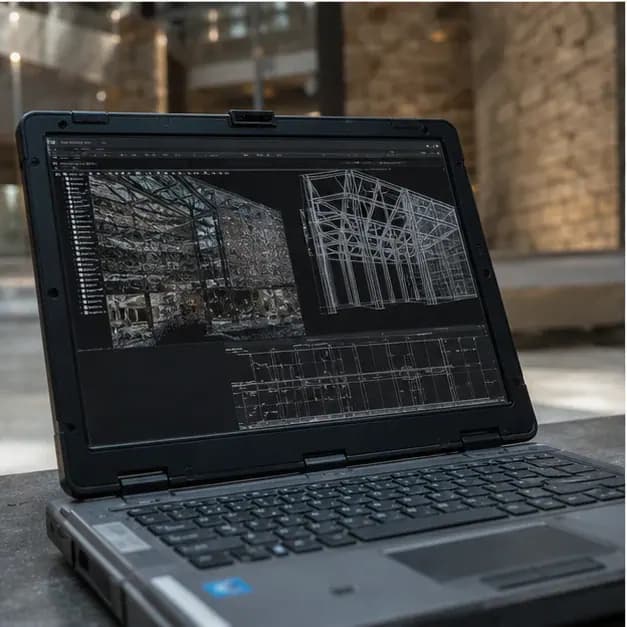

Облако точек и исполнительная Revit-модель металлокаркаса подземного атриума на этапе строительства
Что получил заказчик
- Лазерное сканирование
- Обмерные чертежи
- BIM-модель
- E57
- RCP
Кадры работ

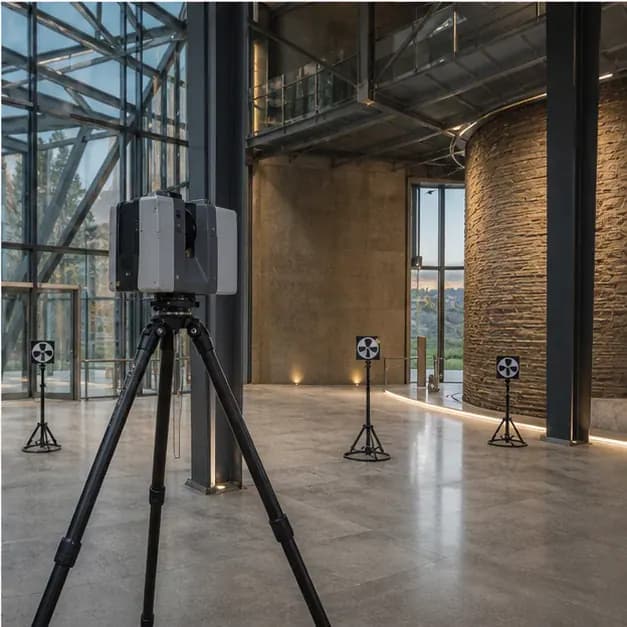

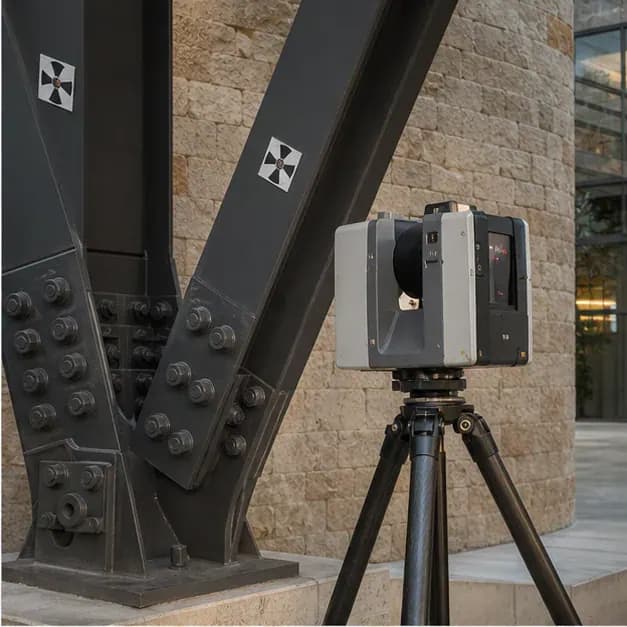

- Участок 1Фото 1 из полевых материалов.
- Участок 2Фото 2 из полевых материалов.
- Участок 3Фото 3 из полевых материалов.
Этапы работ
Подготовка
Согласование границ работ, съёмки и перечня материалов.
Полевые работы
Съёмка сканером, контроль перекрытия и плотности данных.
Обработка
Регистрация, классификация и передача в согласованные форматы.
Документация
Планы, сечения, передача заказчику в DWG, PDF и пр.
Результаты
Облако и модель
Плотное облако и при необходимости mesh / BIM-ориентированные данные.
Чертежи и планы
Поэтажные планы и сечения в согласованных масштабах и слоях.
Данные для проекта
Сопровождение передачи и консультация по внедрению в проект.
