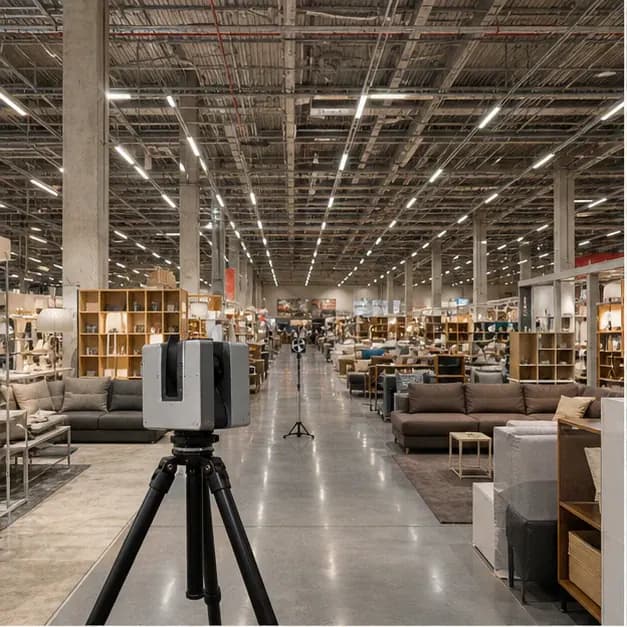

Лазерное сканирование IKEA — три гипермаркета для реновации вентиляции
В 2018 году SPLINE.PRO выполнила лазерное сканирование технических зон трёх гипермаркетов IKEA — в Химках, Котельниках (Белая Дача) и Казани. Задача: получить точную геометрию существующих инженерных систем для разработки проекта обновления вентиляции. Работа велась исключительно в ночное время — по требованию заказчика, при строгом соблюдении корпоративных стандартов безопасности. Результат каждого объекта — зарегистрированное облако точек, переданное в работу проектной организации. ---
- ЛокацияМосква (Химки), Москва (Котельники / Белая Дача), Казань
- Точность±2–3 мм (тип.)
- Состав2 видов работ
- ФорматыE57, RCP, Облако точек
О проекте
Заказчик — международная сеть IKEA — проводил реновацию вентиляционных систем в трёх российских гипермаркетах. Для точного проектирования потребовались актуальные обмеры технических зон. Съёмка выполнялась строго в ночное время по регламенту IKEA; на выходе — облака точек без чертежей и моделей.
Три зарегистрированных облака точек переданы проектировщику для разработки проекта реновации систем вентиляции
Что получил заказчик
- Лазерное сканирование
- Подготовка облаков точек
- E57
- RCP
- Облако точек
Кадры работ

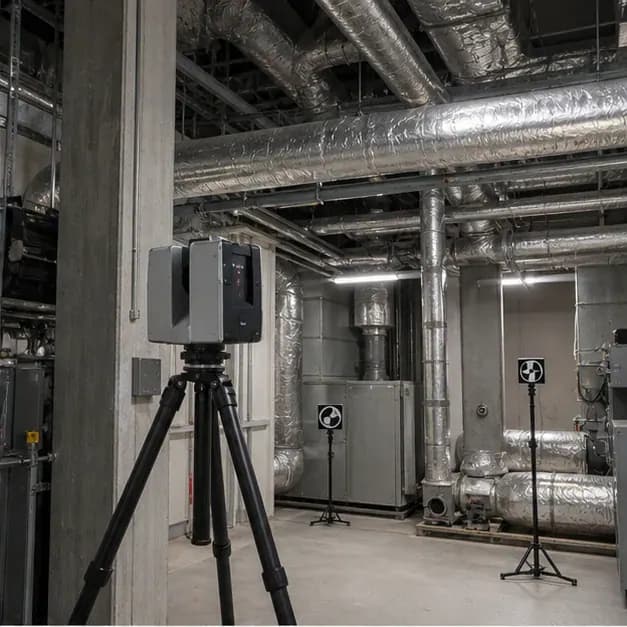

- Участок 1Фото 1 из полевых материалов.

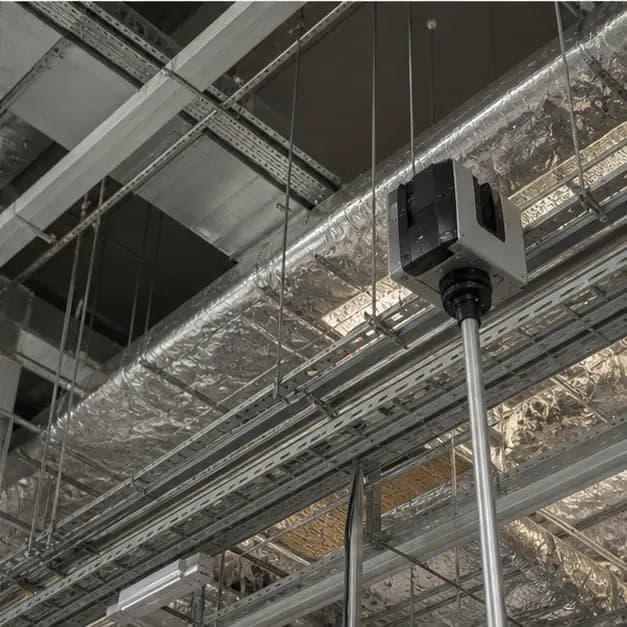

- Участок 2Фото 2 из полевых материалов.

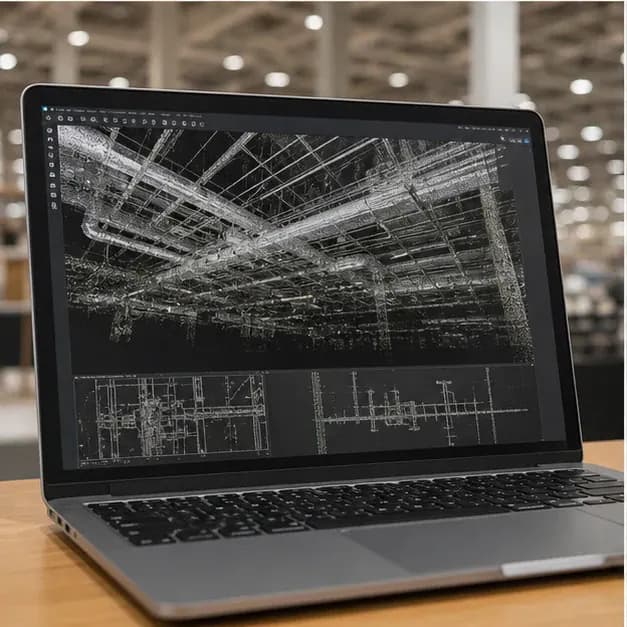

- Участок 3Фото 3 из полевых материалов.
Этапы работ
Подготовка
Согласование границ работ, съёмки и перечня материалов.
Полевые работы
Съёмка сканером, контроль перекрытия и плотности данных.
Обработка
Регистрация, классификация и передача в согласованные форматы.
Документация
Планы, сечения, передача заказчику в DWG, PDF и пр.
Результаты
Облако и модель
Плотное облако и при необходимости mesh / BIM-ориентированные данные.
Чертежи и планы
Поэтажные планы и сечения в согласованных масштабах и слоях.
Данные для проекта
Сопровождение передачи и консультация по внедрению в проект.
