Обмеры 2 000 м² в ТЦ Калининграда под фитнес-центр
Девелопер приобрёл коммерческие площади в торговом центре Калининграда для последующей реконструкции под фитнес-центр. До начала проектирования нужно было быстро и без допусков «на глаз» зафиксировать фактическую геометрию пространства: колонны, инженерные зоны, дверные проёмы, вентиляционные короба и перепады отметок пола. Лазерное сканирование позволило за одну смену собрать полное облако точек по объекту с точностью ±2 мм. На основе этих данных заказчик получил BIM-модель и поэтажные планы, пригодные для передачи в проектную работу.
- ЛокацияКалининград, Россия
- Точность±2–3 мм (тип.)
- Состав3 видов работ
- ФорматыE57, RCP, DWG
О проекте
Девелопер выкупил площади в торговом центре Калининграда под размещение фитнес-центра. До начала проектирования требовалась точная фиксация существующего состояния: колонн, перепадов высот, инженерных ниш, дверных проёмов и вентиляционных коробов. За одну смену выполнили лазерное сканирование всего объекта и подготовили BIM-модель с поэтажными планами для передачи в проект.
За одну смену получили полное облако точек, BIM-модель и поэтажные планы для старта проектирования фитнес-центра.
Что получил заказчик
- Лазерное сканирование
- Обмерные чертежи
- BIM-модель
- E57
- RCP
Кадры работ

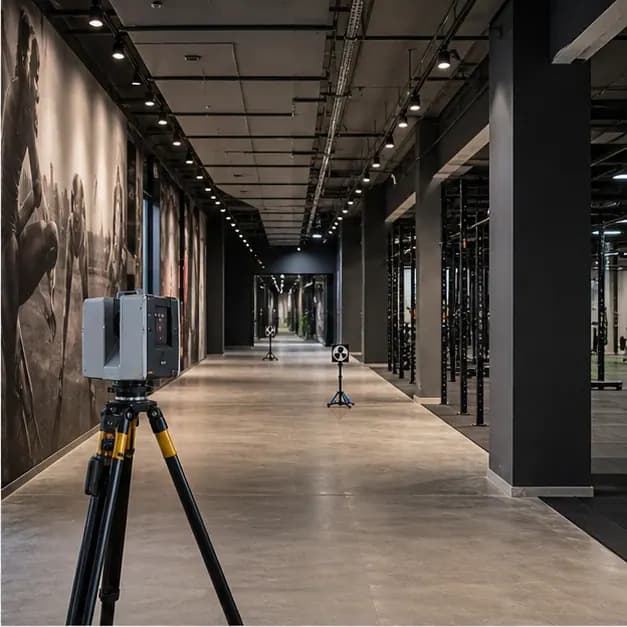

- Участок 1Фото 1 из полевых материалов.

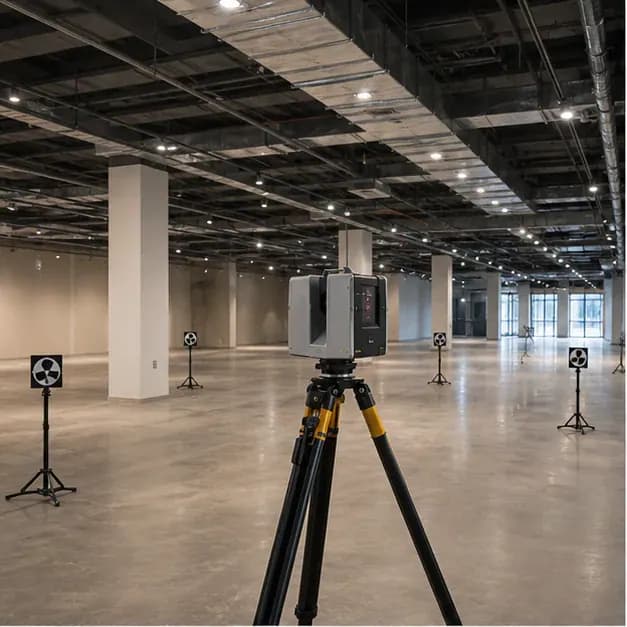

- Участок 2Фото 2 из полевых материалов.

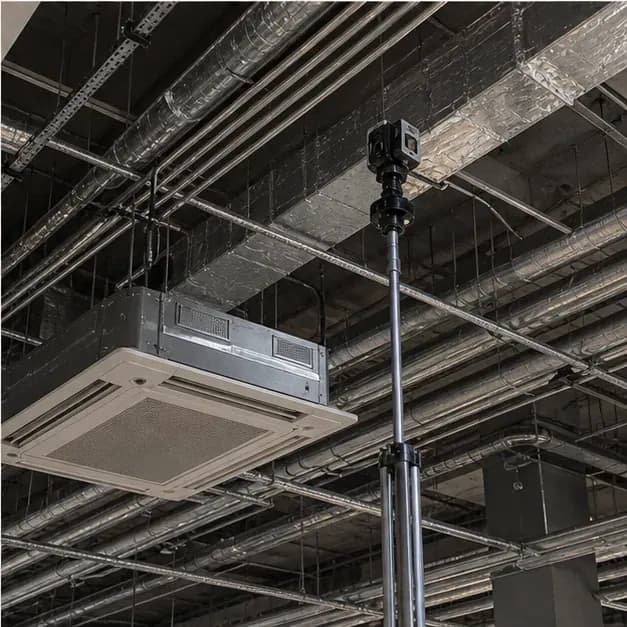

- Участок 3Фото 3 из полевых материалов.
Этапы работ
Подготовка
Согласование границ работ, съёмки и перечня материалов.
Полевые работы
Съёмка сканером, контроль перекрытия и плотности данных.
Обработка
Регистрация, классификация и передача в согласованные форматы.
Документация
Планы, сечения, передача заказчику в DWG, PDF и пр.
Результаты
Облако и модель
Плотное облако и при необходимости mesh / BIM-ориентированные данные.
Чертежи и планы
Поэтажные планы и сечения в согласованных масштабах и слоях.
Данные для проекта
Сопровождение передачи и консультация по внедрению в проект.
