Лазерное сканирование металлокаркаса станции МЦД Новохохловская

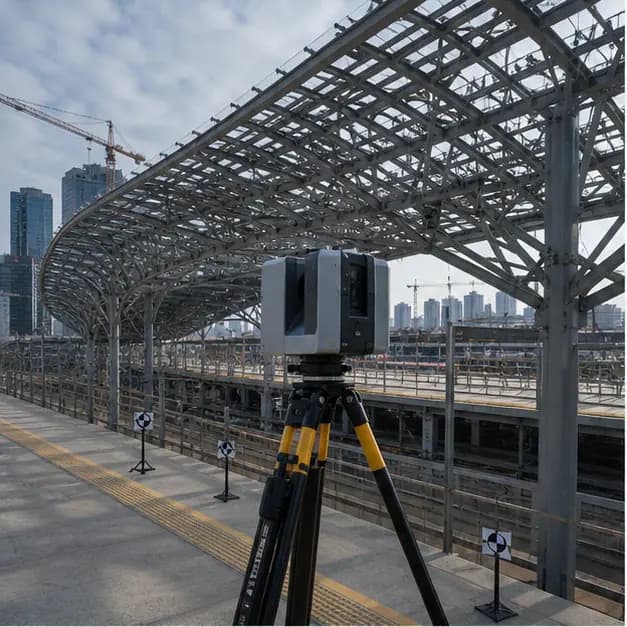

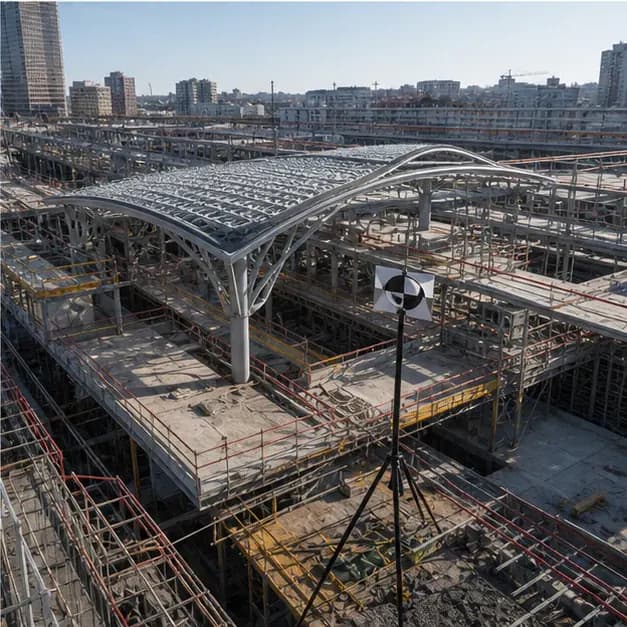

Станция МЦД-2 Новохохловская — остеклённый «стеклянный куб» на металлокаркасе в Нижегородском районе Москвы. На этапе монтажа металлоконструкций заказчику потребовалась точная геометрия каркаса: существующие проектные чертежи не отражали фактическое положение конструкций после монтажа. SPLINE.PRO провела лазерное сканирование непосредственно на действующем железнодорожном перегоне, в условиях движения поездов, и построила BIM-модель в Revit, которая стала базой для подбора и проектирования системы остекления. Дополнительно был создан панорамный фототур — он зафиксировал состояние объекта на дату съёмки и вошёл в состав исполнительной документации.
- ЛокацияМосква, Нижегородский район
- Точность±2–3 мм (тип.)
- Состав4 видов работ
- ФорматыE57, RCP, Revit
О проекте

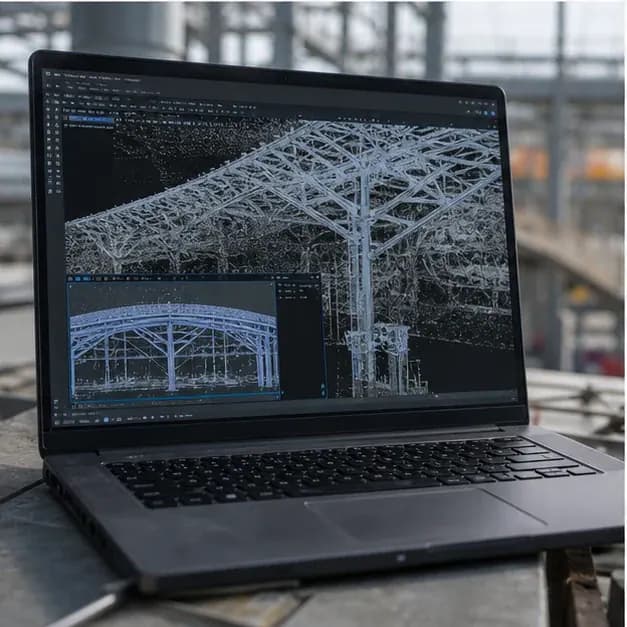

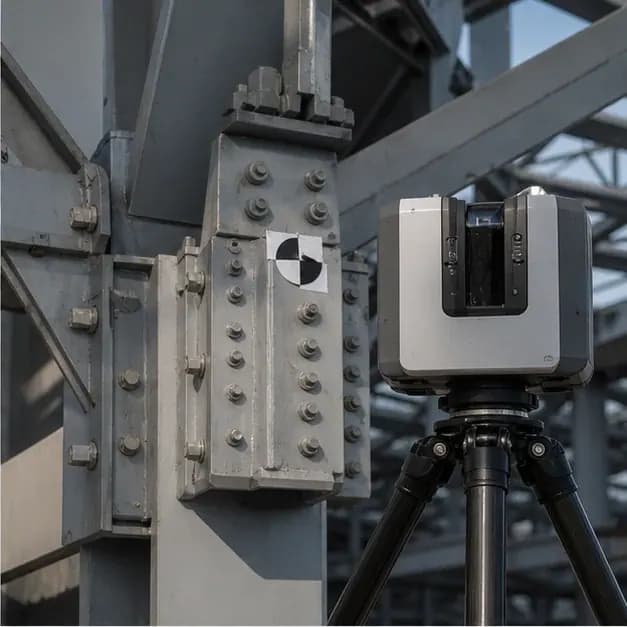

На этапе строительства станции МЦД Новохохловская потребовалась точная геометрия металлокаркаса для разработки остекления. SPLINE.PRO выполнила лазерное сканирование конструкций на действующем перегоне, обработала облако точек и построила BIM-модель в Revit с детализацией узлов. Фотограмметрический тур зафиксировал состояние объекта в качестве исполнительной документации.
Облако точек + BIM-модель Revit для подбора и монтажа остекления + чертежи узлов + панорамный фототур как исполнительная документация
Что получил заказчик
- Лазерное сканирование
- Обмерные чертежи
- BIM-модель
- Фотограмметрия
- E57
Кадры работ
- Участок 1Фото 1 из полевых материалов.
- Участок 2Фото 2 из полевых материалов.
- Участок 3Фото 3 из полевых материалов.
Этапы работ
Подготовка
Согласование границ работ, съёмки и перечня материалов.
Полевые работы
Съёмка сканером, контроль перекрытия и плотности данных.
Обработка
Регистрация, классификация и передача в согласованные форматы.
Документация
Планы, сечения, передача заказчику в DWG, PDF и пр.
Результаты
Облако и модель
Плотное облако и при необходимости mesh / BIM-ориентированные данные.
Чертежи и планы
Поэтажные планы и сечения в согласованных масштабах и слоях.
Данные для проекта
Сопровождение передачи и консультация по внедрению в проект.
