ЛУКОЙЛ-Нижегороднефтеоргсинтез — один из крупнейших нефтеперерабатывающих заводов России, расположенный в г. Кстово Нижегородской области. Заказчик поставил задачу: выполнить точные обмеры части действующих технологических установок для целей технического обследования — без остановки производства. Работы на режимном объекте потребовали прохождения допуска, обязательной спецодежды и строгого соблюдения регламентов промышленной безопасности. В результате заказчик получил зарегистрированное облако точек и комплект обмерных чертежей, пригодных для проектирования и обследования. ---
- Локацияг. Кстово, Нижегородская область
- Точность±2–3 мм (тип.)
- Состав2 видов работ
- ФорматыE57, RCP, DWG
О проекте
Заказчику требовалось провести техническое обследование части действующего НПЗ с получением точной геометрии оборудования и трубопроводов. Лазерное сканирование выполнялось в строгом соответствии с требованиями режимного объекта: спецодежда, инструктажи, ограниченный доступ. По результатам сканирования подготовлены обмерные чертежи в формате DWG.
Облако точек и комплект обмерных чертежей технологических установок для технического обследования
Что получил заказчик
- Лазерное сканирование
- Обмерные чертежи
- E57
- RCP
- DWG
Кадры работ

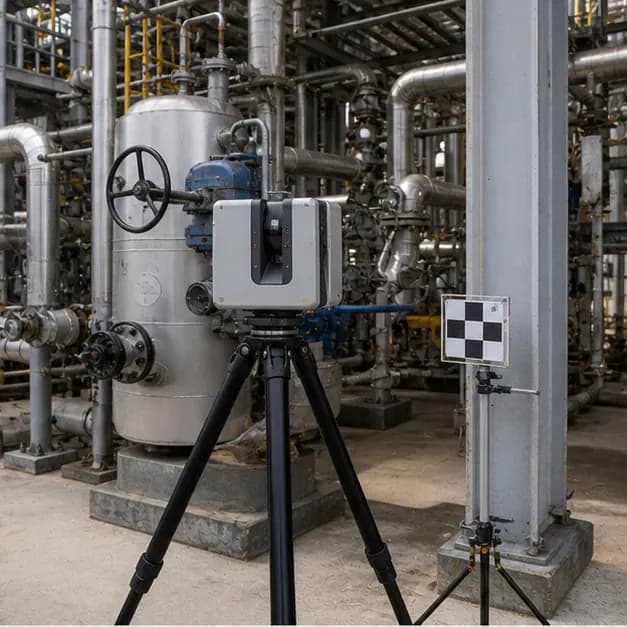

- Участок 1Фото 1 из полевых материалов.

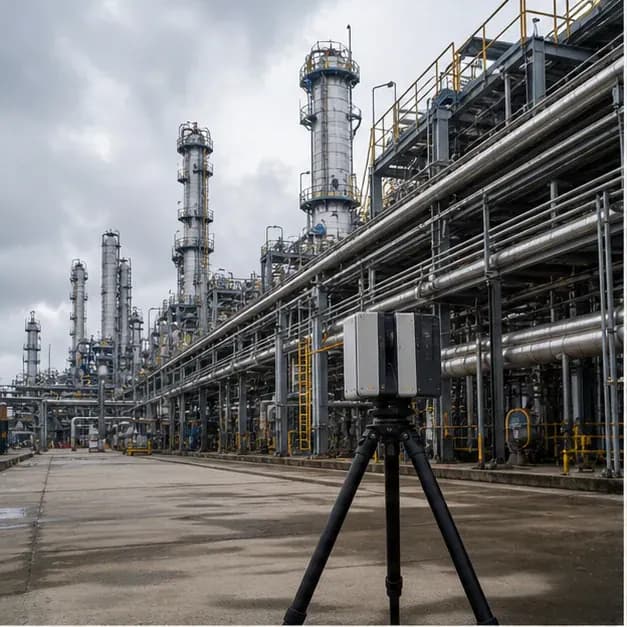

- Участок 2Фото 2 из полевых материалов.

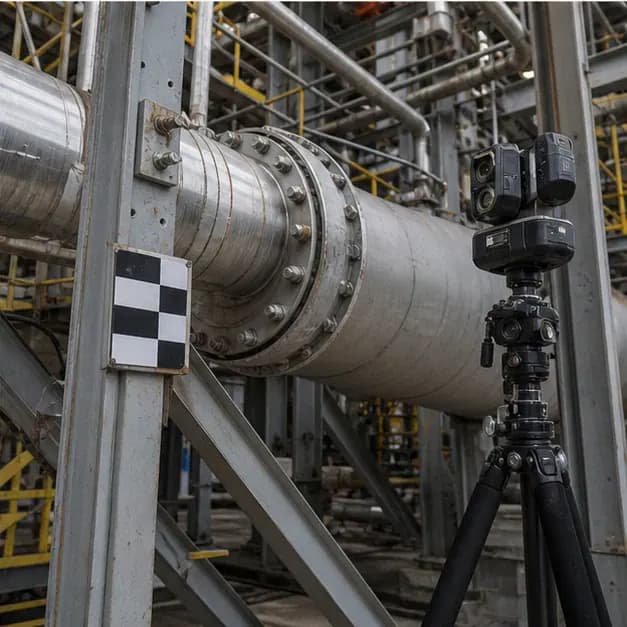

- Участок 3Фото 3 из полевых материалов.
Этапы работ
Подготовка
Согласование границ работ, съёмки и перечня материалов.
Полевые работы
Съёмка сканером, контроль перекрытия и плотности данных.
Обработка
Регистрация, классификация и передача в согласованные форматы.
Документация
Планы, сечения, передача заказчику в DWG, PDF и пр.
Результаты
Облако и модель
Плотное облако и при необходимости mesh / BIM-ориентированные данные.
Чертежи и планы
Поэтажные планы и сечения в согласованных масштабах и слоях.
Данные для проекта
Сопровождение передачи и консультация по внедрению в проект.
