Боголюбский кафедральный собор

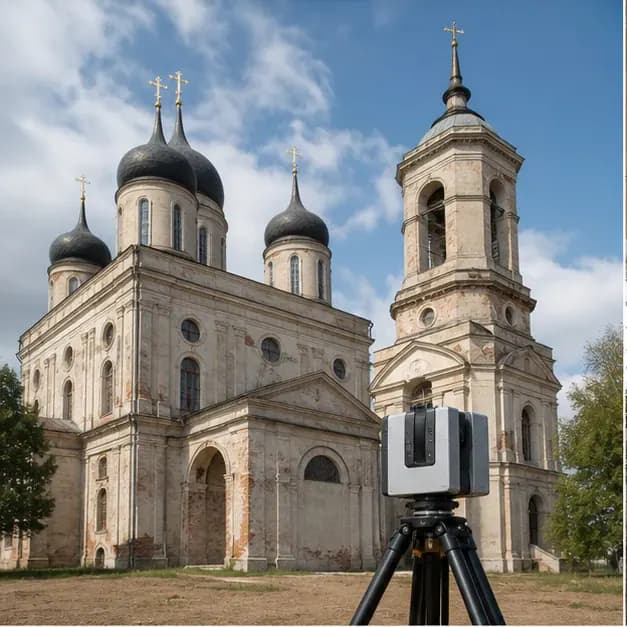

Боголюбский кафедральный собор в Мичуринске — федеральный памятник архитектуры XIX века, возведённый по проекту школы Константина Тона: куб 43×43×43 м, главный купол диаметром 16 м, общая высота 64 м. Заказчик — реставрационная организация — требовал полного метрического обследования объекта для разработки проекта реставрации. Сложная геометрия фасадов, высотные зоны куполов и кровля, недоступные с земли, потребовали совмещения трёх технологий: наземного лазерного сканирования, работы с автовышки и съёмки с кровли, фотограмметрии с БПЛА и наземной камеры. Итогом стало единое плотное облако точек и текстурированная 3D-модель с обмерными чертежами в составе реставрационной документации. ---
- ЛокацияМичуринск, Тамбовская область
- Точность±2–3 мм (тип.)
- Состав4 видов работ
- ФорматыE57, RCP, DWG/DXF
О проекте
Боголюбский собор 1873 года постройки — один из крупнейших православных храмов Тамбовщины, объект ОКН федерального значения. Задача — комплексная оцифровка для реставрационного проектирования. Объект снят лазерным сканером изнутри и снаружи, купола и кровля — с автовышки и выходом на кровлю, фасады — тройной фотограмметрией: дрон + наземная камера + сканер.
Полная метрическая оцифровка собора высотой 64 м с точностью до 3 мм, включая кровлю, купола и все фасады
Что получил заказчик
- Лазерное сканирование
- Фотограмметрия
- Обмерные чертежи
- 3D-модель
- E57
Кадры работ

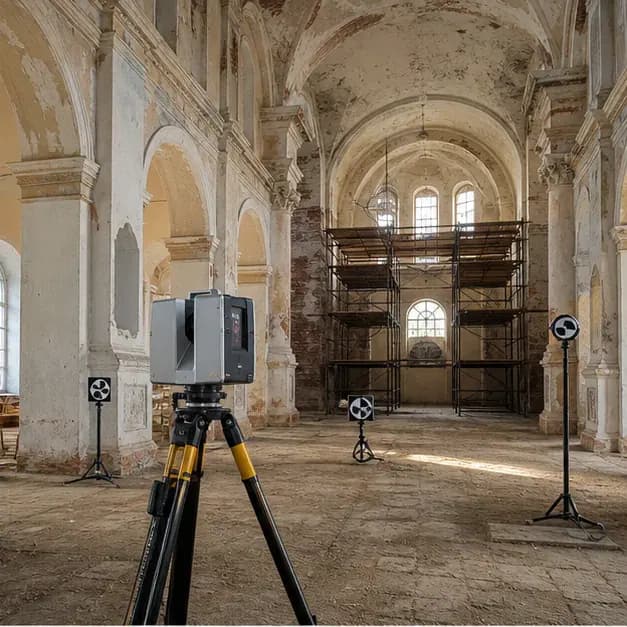

- Участок 1Фото 1 из полевых материалов.

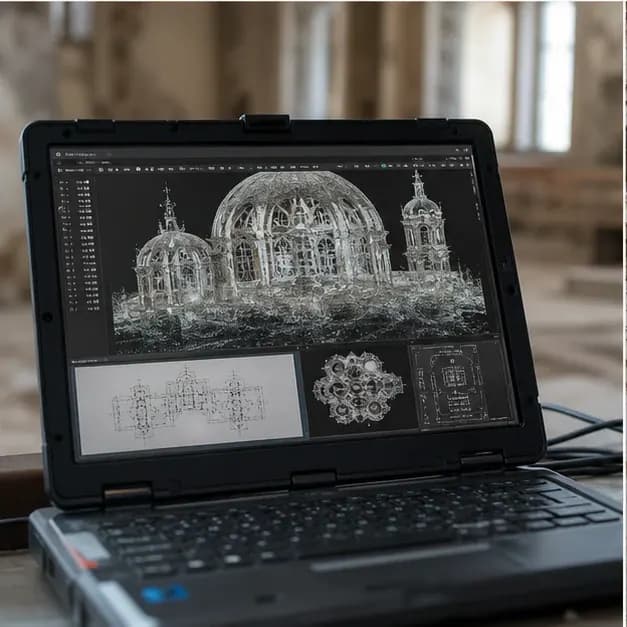

- Участок 2Фото 2 из полевых материалов.

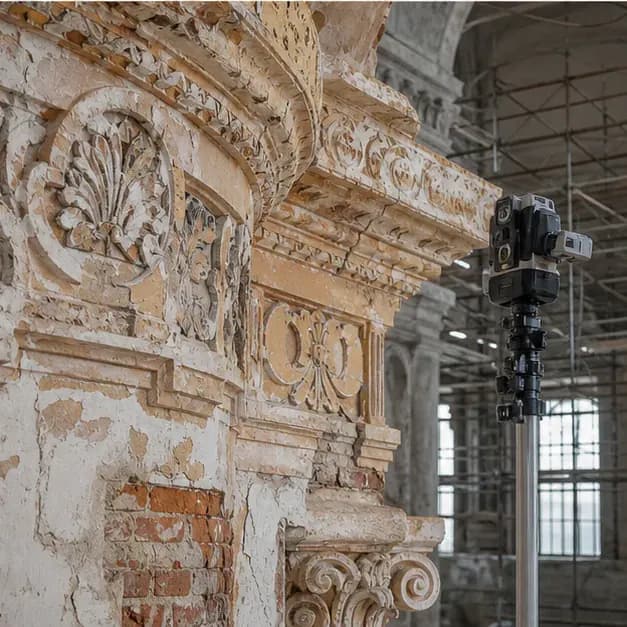

- Участок 3Фото 3 из полевых материалов.
Этапы работ
Подготовка
Согласование границ работ, съёмки и перечня материалов.
Полевые работы
Съёмка сканером, контроль перекрытия и плотности данных.
Обработка
Регистрация, классификация и передача в согласованные форматы.
Документация
Планы, сечения, передача заказчику в DWG, PDF и пр.
Результаты
Облако и модель
Плотное облако и при необходимости mesh / BIM-ориентированные данные.
Чертежи и планы
Поэтажные планы и сечения в согласованных масштабах и слоях.
Данные для проекта
Сопровождение передачи и консультация по внедрению в проект.
